Что лучше – стекло для сварочной маски или светофильтр?
19 ноября 2020
Сварочная дуга представляет собой источник не только видимых, но и инфракрасных и ультрафиолетовых лучей. Наибольший вред зрению и коже наносит ультрафиолет. При длительном воздействии он вызывает ожоги, повреждает сетчатку глаз. Видимое и инфракрасное излучение при сварке достигает экстремальных значений, что также является губительным для зрения.
Сегодня избежать негативных последствий для глаз и кожи при сварке можно благодаря светофильтрам и защитным стеклам на сварочных масках и щитках. На рынке есть широкий выбор предложений – от самых простых вариантов до современных высокотехнологичных решений.
Разновидности защитных стекол и светофильтров

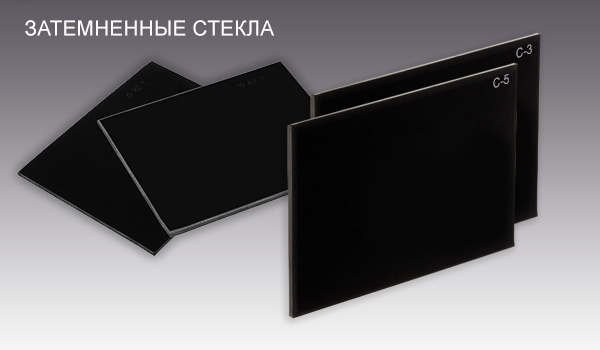

- Пассивная. Это затемненные с помощью определенных материалов (медь, никель) защитные стекла. Классический вариант, который является наиболее распространенным. Подобные стекла нередко называют пассивными/статичными светофильтрами. Их устанавливают в основном в сварочных щитках.
- Адаптивная. Более продвинутая оптика. Изменяет свою степень затемнения в зависимости от яркости получаемого излучения. Ее называют стеклом хамелеон для сварочных масок или светофильтрами хамелеонами.

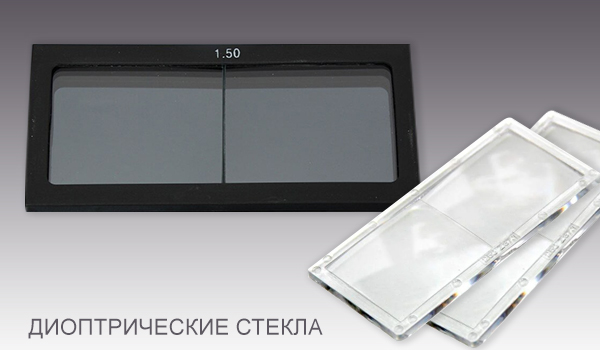

- Диоптрическая. По сути, она является не защитной, а опциональной, так как предназначена для сварщиков с плохим зрением. Представляет собой прямоугольное стекло или линзы с диоптриями. Изготавливается из поликарбоната или стекла.
Стекло с диоптриями нельзя сравнивать с двумя остальными видами оптики для сварщиков, поскольку оно выполняет не защитную, а вспомогательную функцию – позволяет с комфортом работать близоруким или дальнозорким людям. Обычные очки сварщику использовать неудобно, так как они ненадежно сидят на лице.
Преимущества и недостатки разных видов стекла для сварки
Нельзя сказать однозначно, что адаптивная оптика является лучшим выбором, чем пассивная, или наоборот. У каждого из видов защиты зрения сварщика есть свои плюсы и минусы.
Пассивные светофильтры
Из-за того, что обычное затемненное стекло отличается постоянным уровнем светопропускания, оно является менее универсальным. Если сварщику нужно выполнять работы разного рода, ему придется каждый раз менять пассивные светофильтры. Кроме того, затемненное стекло позволяет четко видеть ситуацию на рабочем месте только при свете от дуги. Для проверки состояния детали или электрода нужно будет каждый раз прерываться, чтобы снять средство защиты.
С другой стороны, обычное затемненное стекло отличается долговечностью и низкой стоимостью. Благодаря своей доступности, оно встречается в любом специализированном магазине.
Светофильтры типа «Хамелеон»
Подобная оптика стоит дороже и является более хрупкой из-за своего сложного устройства. Не стоит покупать ее для эпизодических работ на дому, так как в этом случае вы переплатите.

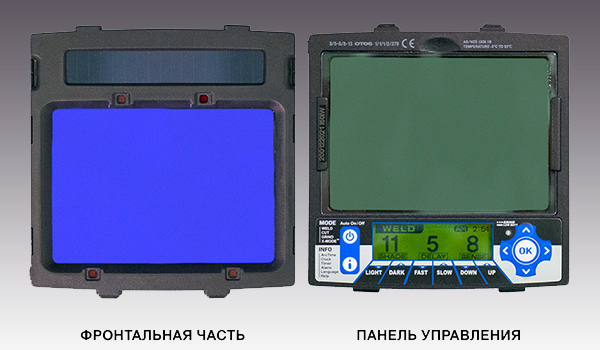

Большое преимущество стекла хамелеон в том, что оно дает возможность работать непрерывно. Благодаря автоматической смене степени затемнения, нет необходимости снимать маску для проверки рабочего места. Более того, можно, постоянно находясь в одной и той же маске, работать поочередно с разными материалами и разными настройками сварочных устройств (в допустимых пределах). Дополнительным бонусом светофильтра является гибкая настройка чувствительности, выбор режимов и дополнительных функций (время работы, часы, сигнал и т.д.). Ниже вы сможете увидеть пример функционального светофильтра, установленного на маски FUBAG BLITZ MaxiVisor Digital.
Как правильно выбрать стекло для сварки?

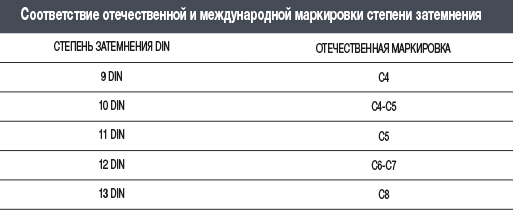

Разные виды сварочных работ требуют применения оптики с различными характеристиками. Следует знать, что существуют разные маркировки уровней затемнения: международная и российская. Первая предполагает основные степени затемнения от 9 до 13 DIN (хотя во многих профессиональных и полупрофессиональных моделях они могут быть от 3 до 16 DIN). В отечественной классификации они соответствуют уровням C4-C8.
Невооруженным глазом вы вряд ли отличите друг от друга фильтры с разной степенью затемненности, но экземпляры С4 защищают глаза меньше. Проверить, к какой примерно категории относится стекло для маски сварщика можно, посмотрев сквозь него на лампу дневного света: в случае со светофильтром C8 нить накаливания практически не видна, а через фильтр С4 ее очень хорошо можно различить.
Иногда встречаются светофильтры для сварки с маркировкой Э.1-Э.5. Модели Э.1 предназначены для сварки током 30-75 А, Э.5 – для ампеража 400 А и выше.
В таблицах даны рекомендуемые уровни затемнения для различных методов и устройств сварки. В зависимости от собственных ощущений и для большего комфорта, можно отойти от указанного значения на один пункт в ту или иную сторону.

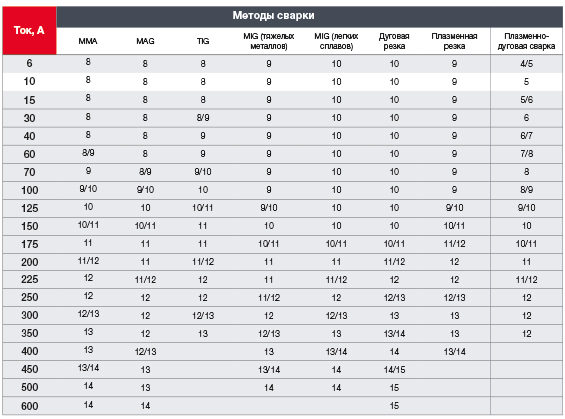

Таблица. Степень затемнения DIN для разных типов сварки в зависимости от тока.
Стекла срабатывают хорошо, но они не являются универсальными. Если вы решили пользоваться пассивным светофильтром, то берите сразу несколько разных (2-3), и подбирайте их для новых настроек сварочника в соответствии с таблицами.
Подробнее про светофильтры хамелеон
Пассивные стекла для сварочных работ исправно выполняют свою функцию. Однако прогресс не стоит на месте, и для профессиональных сварщиков и любителей теперь есть достойная альтернатива – светофильтры-хамелеоны. Это современное решение отличается автоматической регулировкой яркости.
В стеклах для сварочных масок хамелеон для функции автозатемнения применяются жидкокристаллические экраны. Жидкие кристаллы в них перестраиваются для затемняющего эффекта, в зависимости от интенсивности поступающего излучения. В современных фильтрах встречается от одного до трех слоев жидкокристаллических стекол. Хотя, такая сложная структура одновременно является и минусом светофильтра. Малейшая поломка приведет к тому, что придется покупать модель на замену. адаптивные стекла для сварочных масок сегодня стоят на порядок дороже обычных.
Классы масок «Хамелеон»

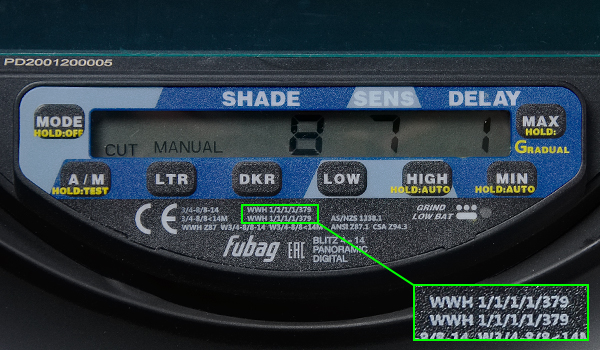

В отличие от стекол со статичным затемнением, светофильтры-хамелеоны различаются не только по степени затемнения, но и по классу. В маркировке показатель выражается в виде четырех цифр через косую черту, например, 1/1/1/2.
- качество общей картинки, передаваемой светофильтром;
- коэффициент рассеивания света;
- степень однородности затемнения;
- зависимость от угла падения света.
Чем меньше цифра, тем выше класс.
Рекомендации по выбору светофильтров хамелеонов
Выбирая самозатемняющееся стекло для сварочной маски, следует обращать внимание на время срабатывания фильтра, рабочий диапазон (например, 9-13 DIN). Согласно стандарту EN379, затемнение с уровня 4 DIN до уровня 13 DIN должно переключаться не менее, чем за 4 мс. С 4 DIN до 9 DIN – за 200 мс. У фильтра-хамелеона могут быть также дополнительные уровни затемнения. Например, у маски 3M Speedglas 9100X основной диапазон – 9-13 DIN, а дополнительные уровни – 5 и 8 DIN.
Наличие дополнительных функций светофильтра также будет явным плюсам. Помимо стандартного режима Weld (Сварка), могут встречаться режим резки (Cut) и шлифовки (Grind). Постепенно появляются и новые режимы, например, X-Mode (для автоматического затемнения при обнаружении электромагнитного излучения сварочной дуги).

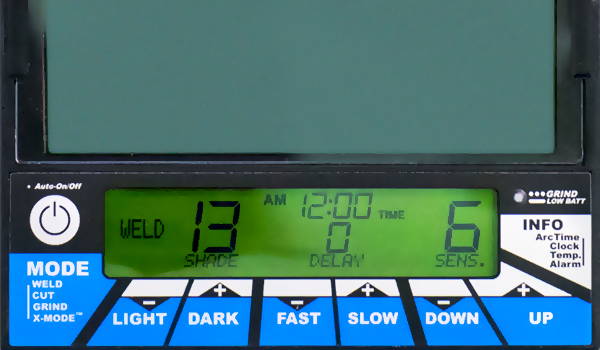

Удобное меню настройки. Помимо обычных кнопочных механизмов, сейчас появляются цифровые и даже сенсорные панели. Они удобны в использовании и станут приятным дополнением к функционалу. К слову именно такие светофильтры, а вернее их контроллер обладают весьма интересными функциями:
-
Таймер
-
Расчет времени на сварочные циклы
-
Режим часов
-
Датчик температуры
-
И т.д.

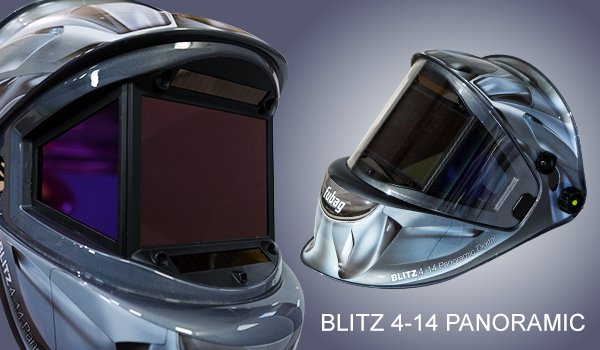

Существуют и совмещенные светофильтры хамелеон, как например, в маске FUBAG BLITZ 4-14 Panoramic Digital. Здесь все элементы управляются единой контрольной панелью и позволяют сварщику иметь супер широкую зону обзора по сравнению с другими сварочными масками.
Ну а новичкам придется по вкусу функция Autopilot, которая за счет дополнительного датчика поможет идеально настроить параметр степени затемнения для сварки.
Отметим, что могут быть и другие особенности. Поэтому чтобы точно быть уверенными в выборе стоит немного ознакомиться с текущими новинками на момент покупки. Сделать это легко, достаточно обратить внимание на продукцию нескольких брендов. На официальных ресурсах наверняка найдется исчерпывающая информация про новые технологические новинки, которые внедряются ежегодно.
